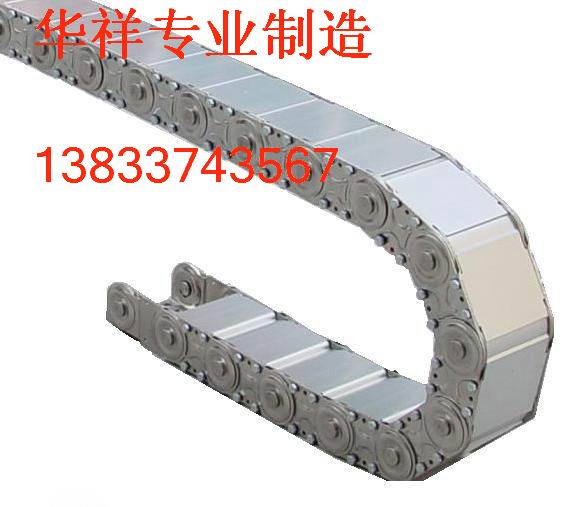

TLA拖鏈介紹

(TLG)TLA型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置(允許有用支承輪)長度大，支撐板形式可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑人為50-600mm，鏈板高度為35-150mm,可任意選取用。其使用行程為32米，適用于所有傳動方式，可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。

(TLG)TLA拖鏈

拖鏈的支撐板寬度為150mm至600mm, 孔與孔之間的間隔量為5mm.。鏈板的高度，也就是支撐板的高度，是郵電纜量大直徑?jīng)Q定的，機床量大限度運轉時，如拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性的原因，應考慮選擇加大一號規格的拖鏈。彎曲半徑要根據電纜的直徑選擇并應考慮達到電纜直徑的10倍，彎曲半徑可根據所給表格選擇50-600mm,行程小的可相應選擇較小的半徑。拖鏈的長度=1/2行程+4個彎曲半徑，這只適用于當固定聯結是在行程的中間點。

TLG型鋼制拖鏈訂貨參考：

1、可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。

2、TLG型鋼制拖鏈其使用行程為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。

3、拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。

4、鏈板的高度，也就是支撐板的高度，是由電纜直徑?jīng)Q定的，機床限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

5、彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600 mm，行程小的可相應選擇較小的半徑。

6、帶不銹鋼帶的 TLG型拖鏈外部和內部可安裝彈性鋼帶，以保護電纜和更好地保持內部的清潔，安全可靠。

拖鏈質量標準：

1.拖鏈可適應移動速度40米/分。

2.拖鏈在移動速度時，噪聲聲壓級不大于68分貝。

3.拖鏈安全使用壽命不小于100萬次(往復)。

備注：

1、拖鏈內寬W由根據實際情況確定（線纜的活動空間為10%）。

2、拖鏈外寬W1=w+2d

3、拖鏈長度的確定：

拖鏈總長L=L1/2+4R+3T+L0 L1 =運行長度，R=彎曲半徑，P=節距 L0=固定端距行程中心的距離

拖鏈安裝高度H=2R +h1 P=節距， h1 =外型高度

固定點在運行行程中間時(即P=0),拖鏈長度為節約。

TLG型的多種不同支撐板

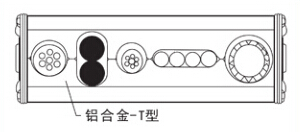

1、TLG鋁合金型拖鏈與一般的拖鏈不同，它可通過固定的鋁型材滿足不同要求的需要，支撐板可根據使用者的要求生產，牢固的結構使支撐板寬或達1200mm，在高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到保護。TLG鋁合金型是解決較大鋼鏈的的解決辦法。

2、我們每二節鏈板提供一條支撐板。如每一節均需支撐板，請在訂貨時，訂121/221/321/521/621，而不是120/220/320/520 /620，即TLG221/200 x 2100/200 “h” 或TLG221/200 x2100/200 “h”

3、銀色鋁合金護板的拖鏈，訂貨型號為325/525/625。進一步的了解請參見下圖“銀色護板”。

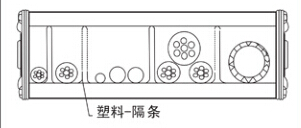

4、TLG型帶塑料隔條，可隨意移動調節位置，進行多種分隔，見右圖。如果電纜規格多，可選用此經濟的裝置。

5、TLG泡沫支撐板具有很多優點，使電纜得到的保護，以及適合于高速行程的情況下。許多的汽車生產廠家多年來均選用此裝置，所有電纜均被分布在中心位置的纖維內。

TLG型鋼制拖鏈主要參數及支撐尺寸

型號	彎曲半徑R（mm）	節 距 P	a	c	d	e	f	g	h	k	允許不用支承輪時		重量 100mm
型號	彎曲半徑R（mm）	節 距 P	a	c	d	e	f	g	h	k	長度	負載Kg/m	重量 100mm
TLG75	100/150/200 250/300	75	31	50	8	4	30	12	9	15	3/2/2	20/30/30	4.90/4.80/5.50
TLG100	150/200/250 300/400	100	49	75	10	4	50	17	11	21	4/3/3	25/40/40	9.10/9.10/10.00
TLG125	200/250/300 400/500	125	68	100	14	4	70	22	13	28	6/4/4	30/50/50	18.10/18.10/19.30
TLG175	250/300/400 500/600	175	118	150	14	8	115	26	13	32	10/8	10/30	25.00

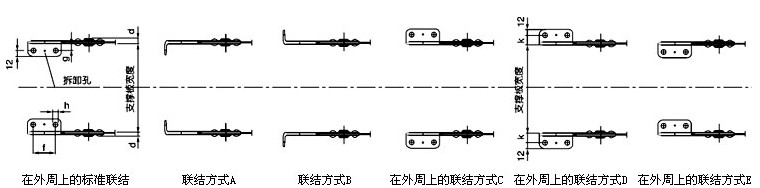

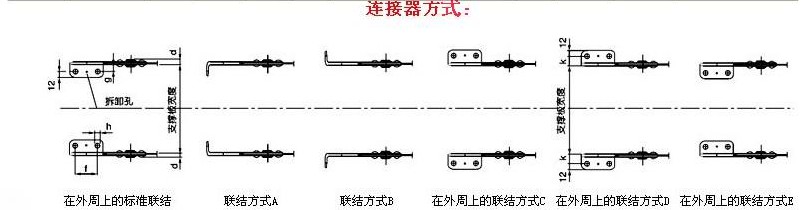

連接器方式：

訂貨舉例：行程11.2m，彎曲半徑300mm，3電纜直徑48，3電纜直徑28，2軟管直徑36
TLG520 / 300 X 6875 / 350 — D / E “S”

型號

半徑

長度

支撐板寬度

固定方式

安裝形式

型號

彎曲半徑R(mm)

節距

Hi

Ha

d

e

f

g

h

k

允許不用支承輪時

每米重

(寬100mm)

長度m

負載kg/m

(SLE)TLE75

100/150/200
250/300

75

31

50

8

4

30

12

9

15

4

22

5.0

(SLE)TLE100

150/200/250
300/400

100

49

75

10

4

50

17

11

21

6

30

9.3

(SLE)TLE125

200/250/300
400/500

125

68

100

14

4

70

22

13

28

8

40

18.4

(SLE)TLE175

250/300/400
500/600

175

118

150

14

8

115

26

13

32

15

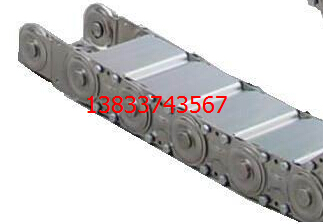

SLE型的護板采用鋁合金全封閉型-"銀星護板"

型號：75/100/125/175

    型號SLE銀星護板是河北華祥機床附件廠引進德國技術制造的型全封閉鋼鋁拖鏈，有多種規格供用戶選用。
"銀星護板"的特點：
■ 外形美觀。
■ 使用壽命長，護板的結構和整體裝置更和理。
■ 穩定，堅固的電纜保護，可達1000mm 寬。
■ 在任意一個部位都能打開拖鏈，使裝線變得非常容易。
■ 可根據用戶需要隨時加裝"銀色護板"。

訂貨舉例：行程11.2m，彎曲半徑300mm，3電纜直徑48，3電纜直徑28，2軟管直徑36

SLA520 / 300 6875 / 350 - D/E "S"

型號

半徑

長度

支撐板寬度

固定方式

安裝形式

標準連接安裝不必在訂貨是說明

SLE型的多種不同支撐板

SLE鋁合金型拖鏈于一般的拖鏈不同，它可通過固定的鋁型材料滿足不同要求的需要，支撐板寬可達1200MM 在速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到保護。

我們每兩節鏈板提供一條支撐板。如每一節均需支撐板，請在訂貨時，訂121/221/321/521/621，而不是 120/220/320/520/620。即SLA 221/200*2100/200"h"或SLP 221/200*2100/200"h"

銀星(silber Star)鋁合金護板的拖鏈，訂貨型號為325/525/625。進一步的了解請參見下圖“銀星護板” 即SLE 325/200*2100/200"h"

SLA鋁合金型是解決較大鋼鏈的的解決辦法。支撐板可根據使用者的要求生產。牢固的結構，使支撐板寬度連接到1200MM。

SLP型帶塑料隔條，可隨意移動調節位置，進行多種分隔，見左圖。
如果電纜規格多，可選用此經濟的裝置。

SLS泡沫支撐板具有很多優點，使電纜得到很好的保護，以及適合于在高速行程的情況下。許多的汽車生產廠家多年來均選用此裝置，所有電纜均被分布在中心位置的纖維內。

SLE型護板采用鋁合金全封閉型-“銀星護板”

型號SLE的拖鏈是新開發的“銀星護板”。采用鋁合金制造，供用戶選用。定貨號為325/525/625，而不是 320/520/620

銀星護板的“特點”：

★ 外形美觀。

★ 護板結構裝置已承受了15年以上的考驗。

★ 穩定，堅固的電纜保護，可達1000MM寬。

★ 在任意一個部位能夠打開拖鏈。

★ 根據用戶需要可隨時加裝“銀星護板”。

SLE型帶不銹鋼護帶的鋼鏈

外部和內部可安裝彈性鋼帶，以保護電纜和更好地保護拖鏈內部的清潔，安全可靠。

訂貨舉例：SLE 325/200  2100/200 "h"

訂貨舉例：
SLA 320/200  2100/200 "h" 帶不銹鋼護帶
或：
SLP 320/200  2100/200 "h" 帶不銹鋼護帶
