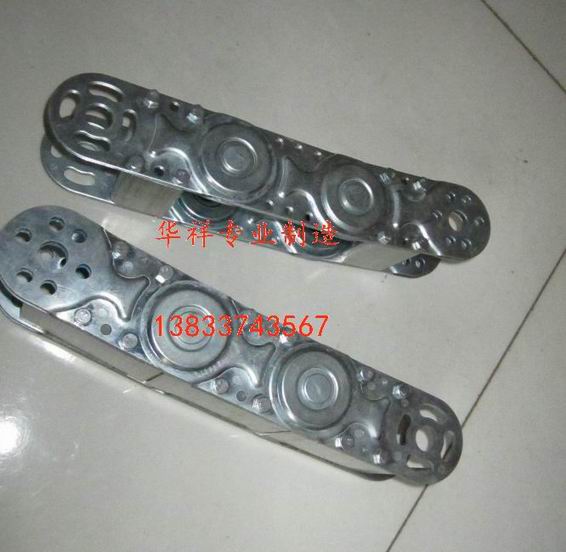

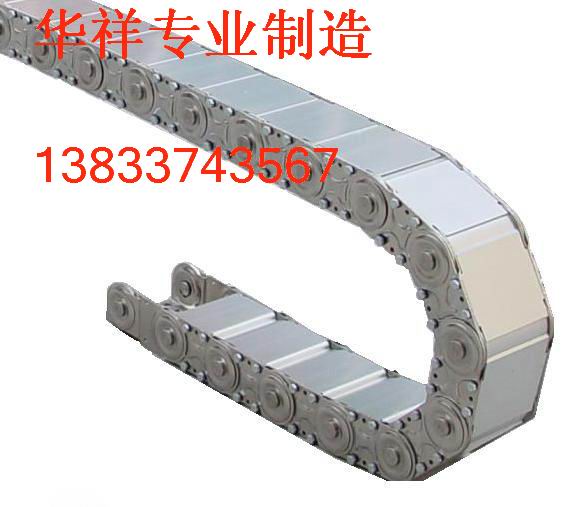

TLG型鋼制拖鏈訂貨參考:
1、可承載數量多,重量大的電纜及油管,自由懸置(允許不用支承輪)長度大,支撐板可依顧客需要制作,適用于工作母機,移動機械等。其彎曲半徑為50-600mm,鏈板高度為35-150mm,可任意選用。
2、TLG型鋼制拖鏈其使用行程*大為32米。適用于所有傳動方式??呻S意加長和縮短。此外,可通過改變銷軸獲得改變彎曲半徑。
3、拖鏈的支撐板寬度為150mm至600mm,孔與孔之間的間隔量為5mm。
4、鏈板的高度,也就是支撐板的高度,是由電纜*大直徑?jīng)Q定的,機床*大限度運轉時,如拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因,應考慮選擇加大一號規格的拖鏈。
5、彎曲半徑要根據電纜的*大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm,行程小的可相應選擇較小的半徑。
6、帶不銹鋼帶的TLG型拖鏈外部和內部可安裝彈性鋼帶,以保護電纜和更好地保持內部的清潔,安全可靠。
拖鏈質量標準:
1.拖鏈可適應*大移動速度40米/分。
2.拖鏈在*大移動速度時,噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次(往復)。
備注:
1、拖鏈內寬W由根據實際情況確定(線纜的活動空間為10%)。
2、拖鏈外寬W1=w+2d
3、拖鏈長度的確定:
拖鏈總長L=L1/2+4R+3T+L0L1=運行長度,R=彎曲半徑,P=節距L0=固定端距行程中心的距離拖鏈安裝*小高度H=2R+h1P=節距,h1=外型高度固定點在運行行程中間時(即P=0),拖鏈長度*為節約。
TLG型的多種不同支撐板
1、TLG鋁合金型拖鏈與一般的拖鏈不同,它可通過固定的鋁型材滿足不同要求的需要,支撐板可根據使用者的要求生產,牢固的結構使支撐板寬或達1200mm,在*高速度和行程速度下,拖鏈的內部分隔無懈可擊,并保證使電纜達到*佳保護。TLG鋁合金型是解決較大鋼鏈的唯一的解決辦法。
2、我們每二節鏈板提供一條支撐板。如每一節均需支撐板,請在訂貨時,訂121/221/321/521/621,而不是120/220/320/520/620,即TLG221/200x2100/200"h"或TLG221/200x2100/200"h"
3、銀色鋁合金護板的拖鏈,訂貨型號為325/525/625。進一步的了解請參見下圖"銀色護板"。
4、TLG型帶塑料隔條,可隨意移動調節位置,進行多種分隔,見右圖。如果電纜規格多,可選用此經濟的裝置。
5、TLG泡沫支撐板具有很多優點,使電纜得到*好的保護,以及適合于高速行程的情況下。許多著名的汽車生產廠家多年來均選用此裝置,所有電纜均被分布在中心位置的纖維內。

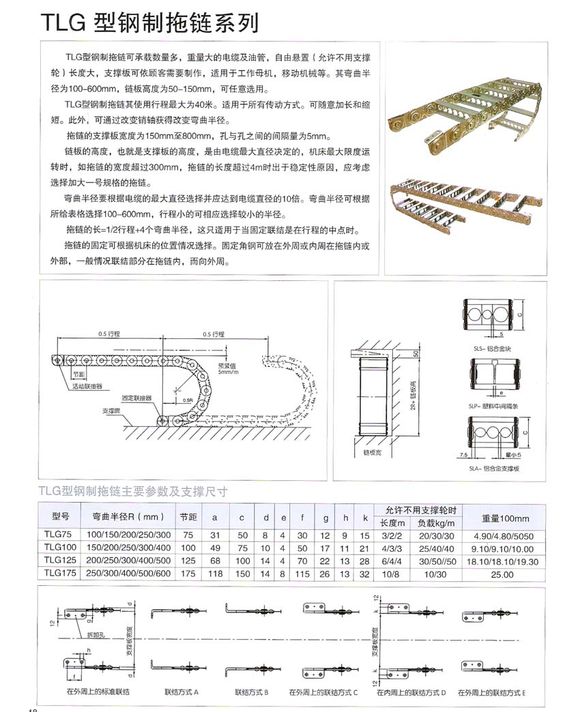

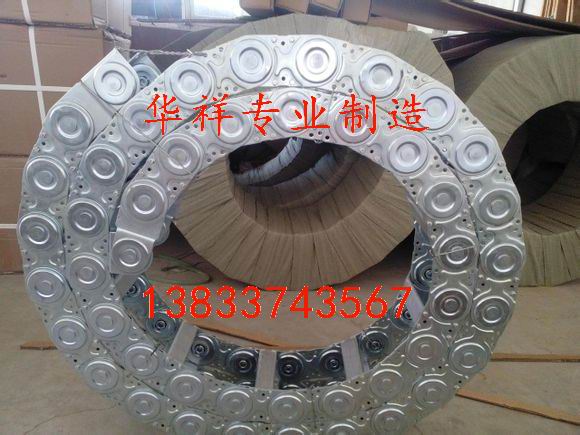

TLG型鋼制拖鏈主要參數及支撐尺寸
型號 |
彎曲 |
節 距 P |
a |
c |
d |
e |
f |
g |
h |
k |
允許不用支承輪時 |
重量 |
|
長度 |
負載Kg/m |
||||||||||||
TLG75 |
100/150/200 |
75 |
31 |
50 |
8 |
4 |
30 |
12 |
9 |
15 |
3/2/2 |
20/30/30 |
4.90/4.80/5.50 |
TLG100 |
150/200/250 |
100 |
49 |
75 |
10 |
4 |
50 |
17 |
11 |
21 |
4/3/3 |
25/40/40 |
9.10/9.10/10.00 |
TLG125 |
200/250/300 |
125 |
68 |
100 |
14 |
4 |
70 |
22 |
13 |
28 |
6/4/4 |
30/50/50 |
18.10/18.10/19.30 |
TLG175 |
250/300/400 |
175 |
118 |
150 |
14 |
8 |
115 |
26 |
13 |
32 |
10/8 |
10/30 |
25.00 |

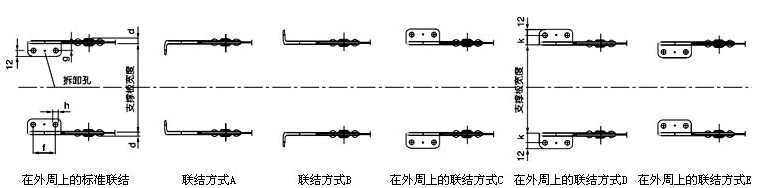

連接器方式:
訂貨舉例:行程11.2m,彎曲半徑300mm,3電纜直徑48,3電纜直徑28,2軟管直徑36
TLG520 / 300 X 6875 / 350 — D / E "S"
型號 |
半徑 |
長度 |
支撐板寬度 |
固定方式 |
安裝形式 |
型號
|
彎曲半徑R(mm)
|
節距
|
Hi
|
Ha
|
d
|
e
|
f
|
g
|
h
|
k
|
允許不用支承輪時
|
每米重
(寬100mm)
|
|
長度m
|
負載kg/m
|
||||||||||||
(SLE)TLE75
|
100/150/200
250/300 |
75
|
31
|
50
|
8
|
4
|
30
|
12
|
9
|
15
|
4
|
22
|
5.0
|
(SLE)TLE100
|
150/200/250
300/400 |
100
|
49
|
75
|
10
|
4
|
50
|
17
|
11
|
21
|
6
|
30
|
9.3
|
(SLE)TLE125
|
200/250/300
400/500 |
125
|
68
|
100
|
14
|
4
|
70
|
22
|
13
|
28
|
8
|
40
|
18.4
|
(SLE)TLE175
|
250/300/400
500/600 |
175
|
118
|
150
|
14
|
8
|
115
|
26
|
13
|
32
|
15
|

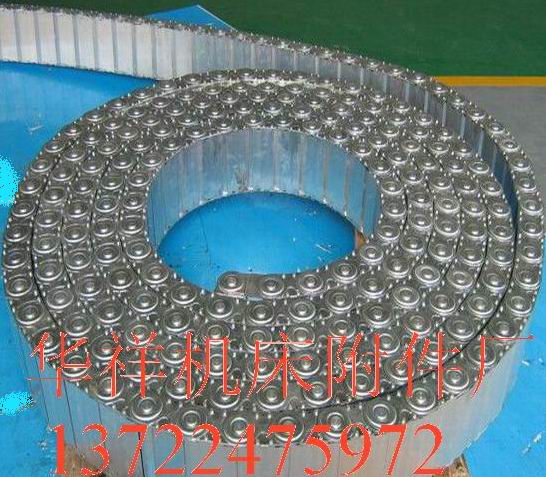

SLE型的護板采用鋁合金全封閉型-"銀星護板"SLE型的護板采用鋁合金全封閉型-"銀星護板"
