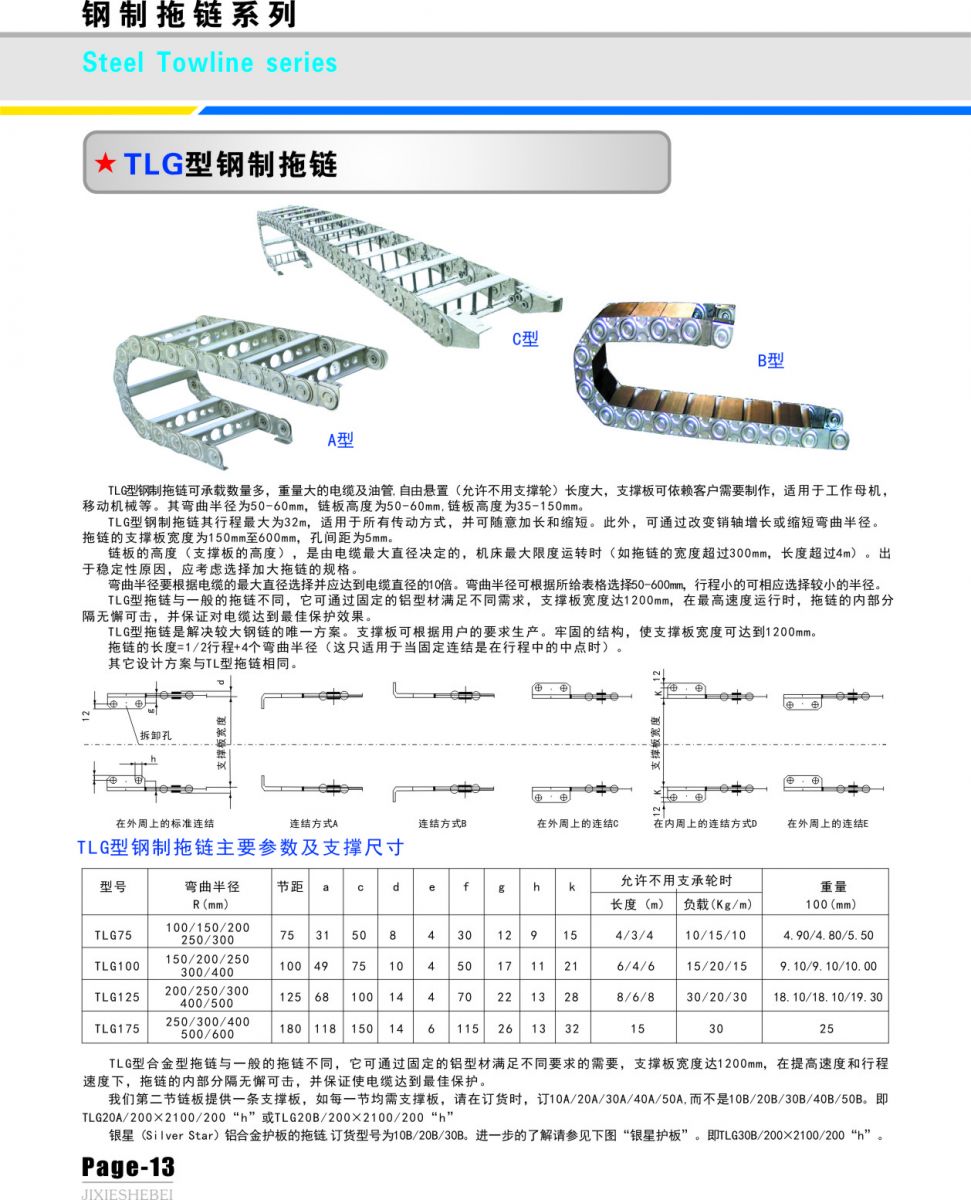

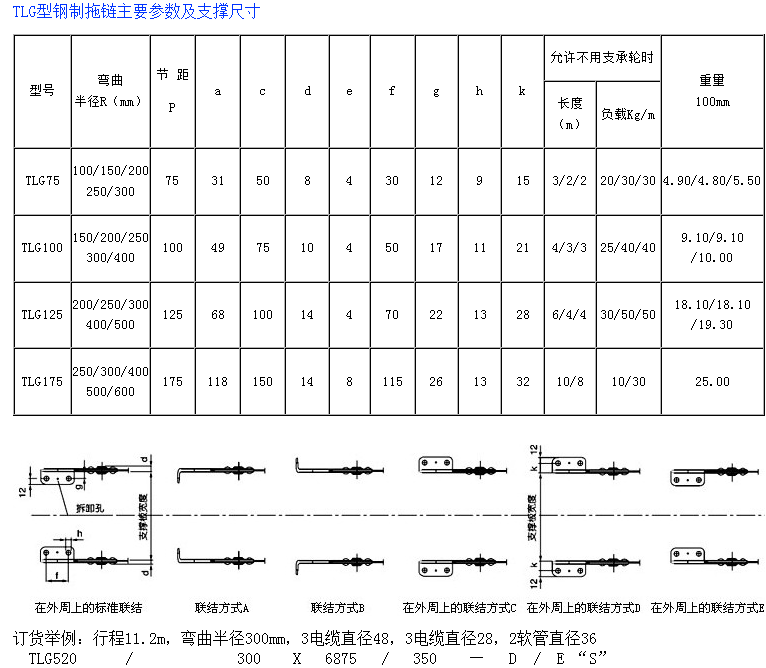

TLG型鋼制拖鏈訂貨參考：
1、可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，
支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-
600mm，鏈板高度為35-150mm，可任意選用。
2、TLG型鋼制拖鏈其使用行程*大為32米。適用于所有傳動方式?？呻S意加長和縮
短。此外，可通過改變銷軸獲得改變彎曲半徑。
3、金屬拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
4、鋼鋁拖鏈鏈板的高度，也就是支撐板的高度，是由電纜*大直徑?jīng)Q定的，機床*大限度
運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選
擇加大一號規格的拖鏈。
5、彎曲半徑要根據電纜的*大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據
所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
6、帶不銹鋼帶的TLG型拖鏈
外部和內部可安裝彈性鋼帶，以保護電纜和更好地保持內部的清潔，安全可靠。
拖鏈質量標準：
1.拖鏈可適應*大移動速度40米/分。
2.拖鏈在*大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次(往復)。
備注：
1、拖鏈內寬W由根據實際情況確定（線纜的活動空間為10%）。
2、拖鏈外寬W1=w+2d
3、拖鏈長度的確定：
拖鏈總長L=L1/2+4R+3T+L0L1=運行長度，R=彎曲半徑，P=節距L0=固定端距行程中心的距離
拖鏈安裝*小高度H=2R+h1P=節距，h1=外型高度
固定點在運行行程中間時(即P=0),拖鏈長度*為節約。
TLG型的多種不同支撐板
1、TLG鋁合金型拖鏈與一般的拖鏈不同，它可通過固定的鋁型材滿足不同要求的
需要，支撐板可根據使用者的要求生產，牢固的結構使支撐板寬或達1200mm，在*
高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到*佳保護。TLG
鋁合金型是解決較大鋼鏈的唯一的解決辦法。
2、我們每二節鏈板提供一條支撐板。如每一節均需支撐板，請在訂貨時，訂
121/221/321/521/621，而不是120/220/320/520/620，即TLG221/200x2100/200"h"或
TLG221/200x2100/200"h"
3、銀色鋁合金護板的拖鏈，訂貨型號為325/525/625。進一步的了解請參見下圖
"銀色護板"。
4、TLG型帶塑料隔條，可隨意移動調節位置，進行多種分隔，見右圖。
如果電纜規格多，可選用此經濟的裝置。
5、TLG泡沫支撐板具有很多優點，使電纜得到*好的保護，以及適合于高速行程
的情況下。許多著名的汽車生產廠家多年來均選用此裝置，所有電纜均被分布在中心
位置的纖維內。
