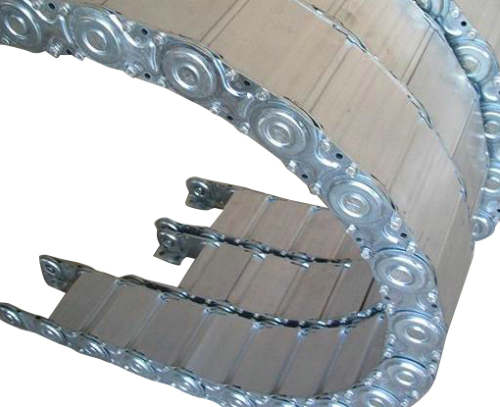

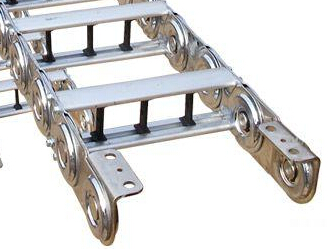

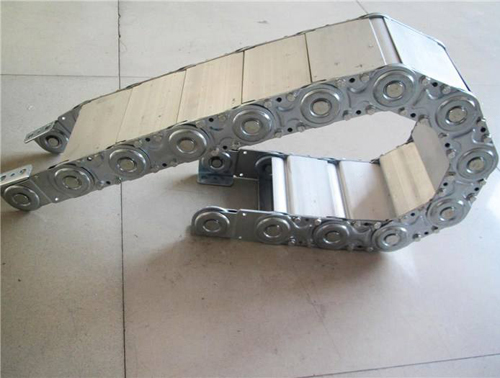

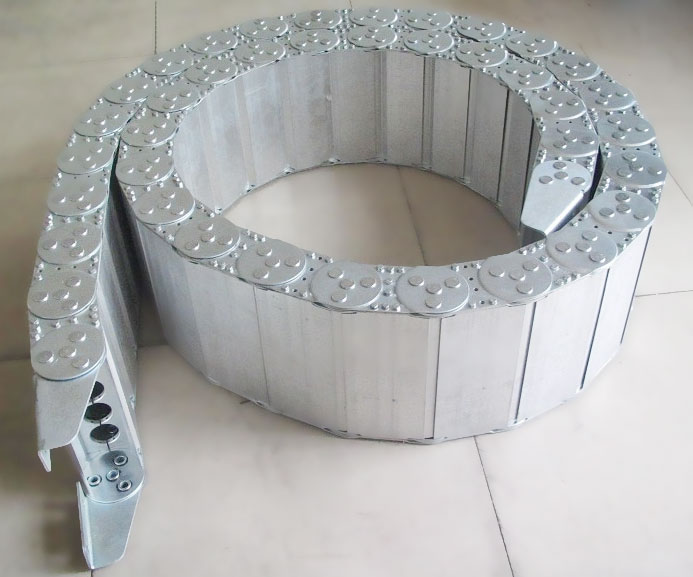

SLE(TLE)鋼制拖鏈

名稱：SLE(TLE)鋼制拖鏈

詳細信息


SLE 型鋼制拖鏈型號 120/220/320/520/620





SLE型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置(允許不用支承輪)長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-60MM，鏈板高度為35-150MM，可任意選用。
SLE型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸 獲得改變彎曲半徑。
拖鏈的支撐板的寬度為150MM至600MM，孔與孔之間的間隔量為5MM。

 鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過 300MM，拖鏈的長度超4M時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

□ 彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的的10倍。彎曲半徑可根據所給表格選擇50-600MM，行程小的可相應選擇較小的半徑。

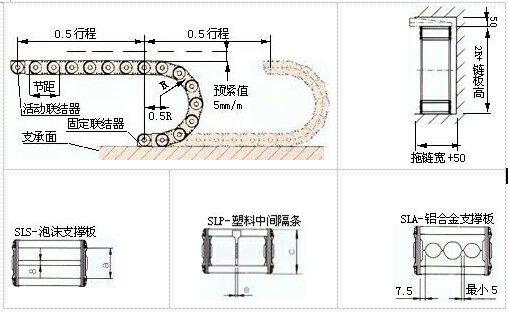

□ 拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結器是在行程的中點時。

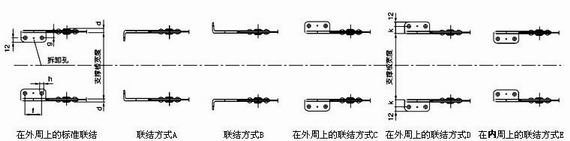

□ 拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內部或外部，一般情況聯結部分在拖鏈內，而向外周。



SLE 型鋼鋁拖鏈主要參數，及支撐板尺寸

mm
型號
彎曲半徑
R (mm)
節距
a
c
d
e
f
g
h
k
允許不用支承輪時
重量
100mm
長度m
負載kg/m

SLP120
50/100
150/200

50

19

35

5.5

3

20

7.5

7

9.5

3

4

2.30
SLS220
SLP220
SLA220
100/150/200

250/300

75


31


50


8


4


30


12


9


15

3
2
2
20
30
30
4.90
4.80
5.50
SLS320
SLP320
SLA320
150/200/250

300/400

100


49


75


10


4


50


17


11


21

4
3
3
25
40
40
9.10
9.10
10.00
SLS520
SLP520
SLA520
200/250/300

400/500

125


68


100


14


4


70


22


13


28

6
4
4
30
50
50
18.10
18.10
19.30
SLA620
SLP620
250/300/400
500/600

175

118

150

14

8

115

26

13

32
10
8
10
30

25.00

注：1.當每分鐘超過2個行程數或V=1m/秒時，請選購淬火鋼制拖鏈及選擇較大半徑。




訂貨舉例：行程11.2m，彎曲半徑300mm，3電纜直徑48，3電纜直徑28，2軟管直徑36
SLA520/3006875/350-D/E"S"



                        型號

                        半徑

                        長度


                        支撐板寬度


                        固定方式

                        安裝形式


標準連接安裝不必在訂貨是說明

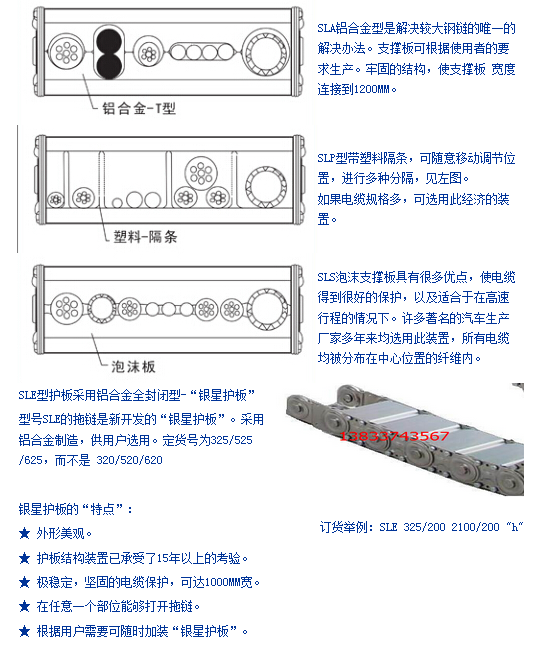

SLE型的多種不同支撐板
SLE鋁合金型拖鏈于一般的拖鏈不同，它可通過固定的鋁型材料滿足不同要求的需要，支撐板寬可達1200MM在*高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到*佳保護。
我們每?jī)晒?jié)鏈板提供一條支撐板。如每一節均需支撐板，請?jiān)谟嗀洉r(shí)，訂121/221/321/521/621，而不是120/220/320/520/620。即SLA221/200*2100/200"h"或SLP221/200*2100/200"h"
銀星(silberStar)鋁合金護板的拖鏈，訂貨型號為325/525/625。進一步的了解請參見下圖"銀星護板"即SLE325/200*2100/200"h"
