| TLG型鋼制拖鏈型號 121/221/321/521/621 |
SLE型
SLE型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置(允許不用支承輪)長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-60MM，鏈板高度為35-150MM，可任意選用。
鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過 300MM，拖鏈的長度超4M時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
□ 彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的的10倍。彎曲半徑可根據所給表格選擇50-600MM，行程小的可相應選擇較小的半徑。
SLE型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸 獲得改變彎曲半徑。
拖鏈的支撐板的寬度為150MM至600MM，孔與孔之間的間隔量為5MM。

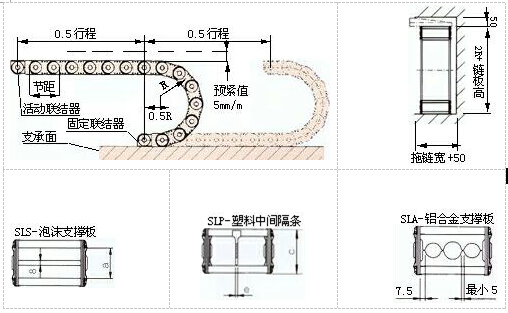

□ 拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結器是在行程的中點時。

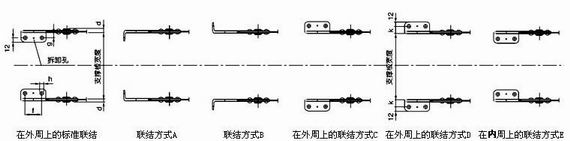

□ 拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內部或外部，一般情況聯結部分在拖鏈內，而向外周。
SLE型鋼鋁拖鏈主要參數，及支撐板尺寸
|
型號
|
彎曲半徑
R (mm) |
節距
|
a
|
c
|
d
|
e
|
f
|
g
|
h
|
k
|
允許不用支承輪時
|
重量
100mm |
|
|
長度m
|
負載kg/m
|
||||||||||||
|
SLP120
|
50/100
150/200
|
50
|
19
|
35
|
5.5
|
3
|
20
|
7.5
|
7
|
9.5
|
3
|
4
|
2.30
|
|
SLS220
SLP220
SLA220
|
100/150/200
250/300
|
75
|
31
|
50
|
8
|
4
|
30
|
12
|
9
|
15
|
3
2
2
|
20
30
30
|
4.90
4.80
5.50
|
|
SLS320
SLP320
SLA320
|
150/200/250
300/400
|
100
|
49
|
75
|
10
|
4
|
50
|
17
|
11
|
21
|
4
3
3
|
25
40
40
|
9.10
9.10
10.00
|
|
SLS520
SLP520
SLA520
|
200/250/300
400/500
|
125
|
68
|
100
|
14
|
4
|
70
|
22
|
13
|
28
|
6
4
4
|
30
50
50
|
18.10
18.10
19.30
|
|
SLA620
SLP620
|
250/300/400
500/600
|
175
|
118
|
150
|
14
|
8
|
115
|
26
|
13
|
32
|
10
8
|
10
30
|
25.00
|
SLA520/3006875/350-D/E"S"
|
型號
|
半徑
|
長度
|
支撐板寬度 |
固定方式
|
安裝形式
|
標準連接安裝不必在訂貨是說明

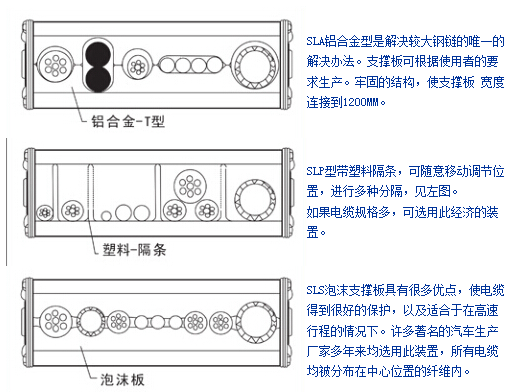

SLE型的多種不同支撐板
SLE鋁合金型拖鏈于一般的拖鏈不同，它可通過固定的鋁型材料滿足不同要求的需要，支撐板寬可達1200MM在*高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到*佳保護。
我們每兩節鏈板提供一條支撐板。如每一節均需支撐板，請在訂貨時，訂121/221/321/521/621，而不是120/220/320/520/620。即SLA221/200*2100/200"h"或SLP221/200*2100/200"h"

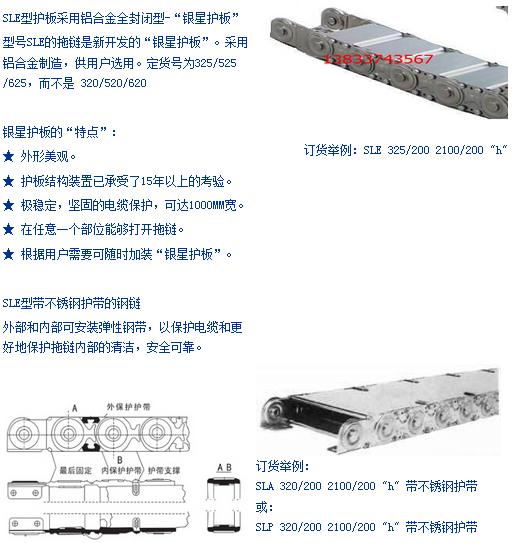

銀星(silberStar)鋁合金護板的拖鏈，訂貨型號為325/525/625。進一步的了解請參見下圖"銀星護板"即SLE325/200*2100/200"h"
