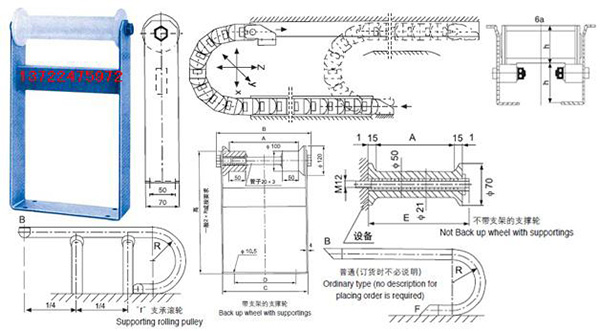

拖鏈長度和安裝高度計算
    　　拖鏈長度L=S/2+pR+P(2-3)T拖鏈安裝高度H=2R+Ha+0.1Ha
    　　固定點在運行行程中間時(即P=0)
    　　注：滑運運行拖鏈的長度和安裝高度請來電咨詢

    拖鏈選用原則
    　　◇內高：選擇內置電纜、油管、氣管、水管等中*粗的一根作為參考高度，加上至少10％的高度空間作為拖鏈內高Hi。如果重疊按重疊后實際高度作為考高度。
    　　◇內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外經之和作為拖鏈內寬的參考，并留有至少10％的寬度空間。
    　　◇彎曲半徑：選擇內置電纜．油管、氣管、水管等中*大的彎曲半徑作為對考值并留有10％以上的空間

    拖鏈內置電纜、油管、水管、氣管的放置原則
    　　◇應該留有15％的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。
    　　◇直徑差別大的導線應該分開鋪設，重量平均分布．必要時可用分隔片分開。
    　　◇在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片

    拖鏈的用途與特點
    　　◆適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
    　　◆拖鏈每節部能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
    　　◆拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機，機械手、起重運輸設備、自動化倉庫等。
