TL 鋼制拖鏈：
TL 系列鋼拖鏈的主體鏈板 ( 優質鋼板鍍鉻 ) 、支撐板 ( 擠拉鋁合金 ) 、軸銷 ( 合金鋼 ) 等部件組成。使電纜或橡膠管與拖鏈之間產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便、使用可靠、易拆卸、本產品采用了高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲靈活，阻力變小，降低了噪音，從而可保證長時間使用不變形，不下垂。
本產品外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。

拖鏈的選用
1．支撐板內腔孔徑 D1＝d＋≈0.1d（取整數）。其中 d ＝電纜、電纜、液、氣軟管的外徑。

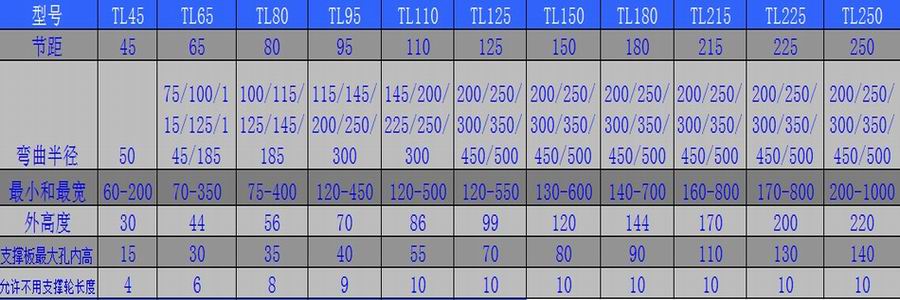

2．根據支撐板內腔*大孔徑 Dmax 來確定鏈板高度 hg 和拖鏈號TLXX。

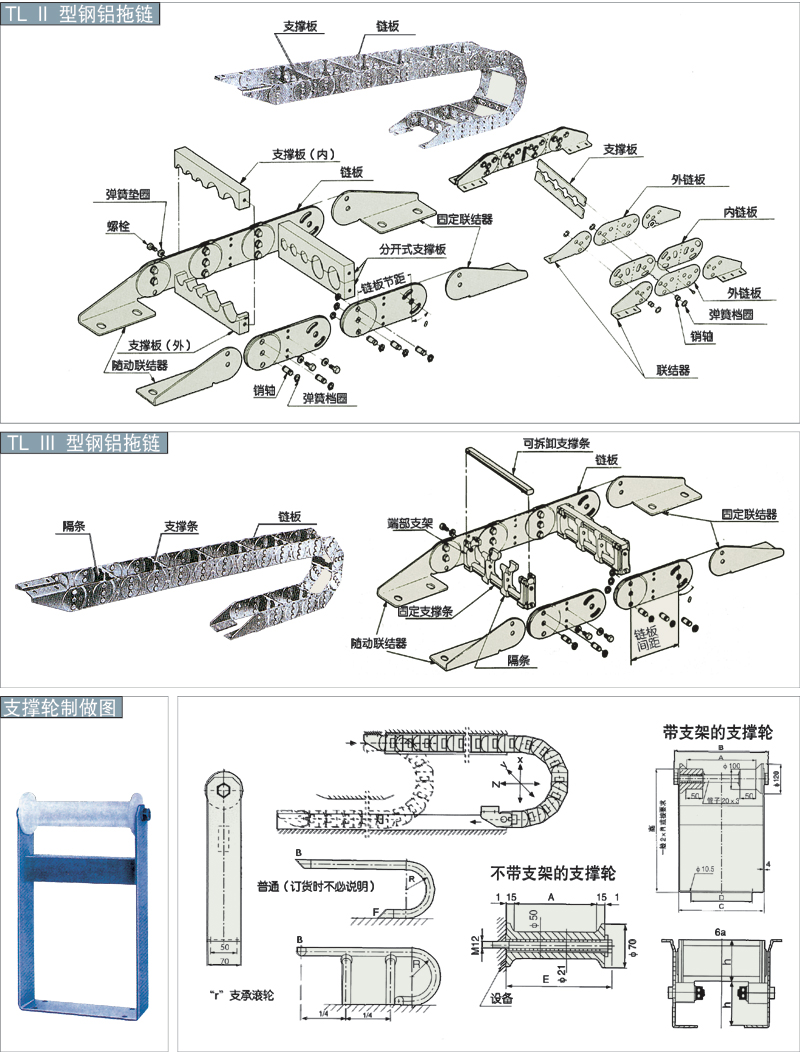

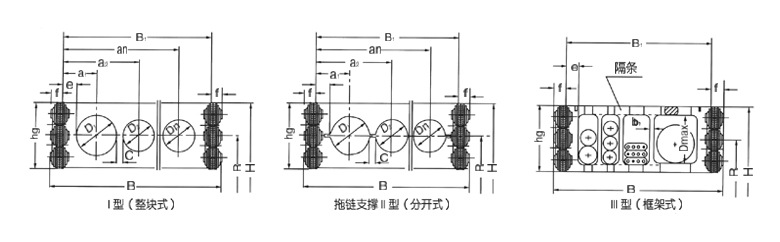

3．根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑；
⑴當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板 | 型（整塊式）。
⑵當管纜的接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐 || 型。屬分開式類型支撐板。
⑶安裝管纜的規格品種較多時，可選用支撐板 ||| 型（框架式）。
4．根據安裝管纜的數量來決定支撐板寬度 B1, 從而可得拖鏈寬度 B。
5．拖鏈使用場合或受環境影響時，需要采用鋼帶防護支撐板時，請與本公司另行提出。

帶三條鏈板的拖鏈
因為支撐板*大長度有限，在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是，可提高較窄的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。

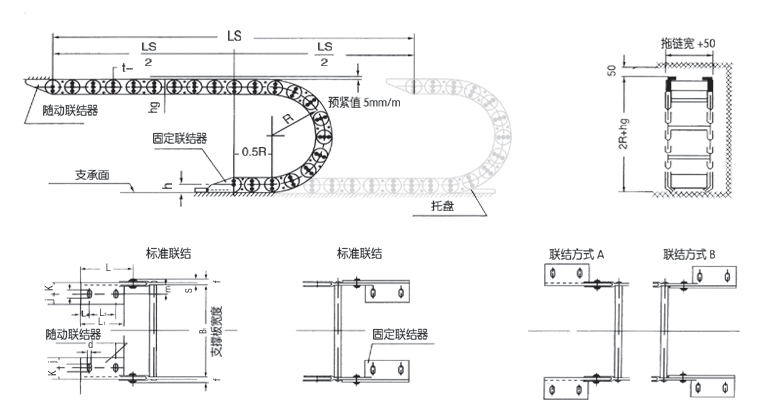

注：TLG 型取參數 D， 12， e， TL 型取 f,j,k 。

液壓管的彈性狀況
要注意,液壓管在壓力下會伸長或縮短, 因此,應考慮到軟管的彈性系數, 特別是在高壓及拖鏈長度較長的情況下, 應引起注意。
