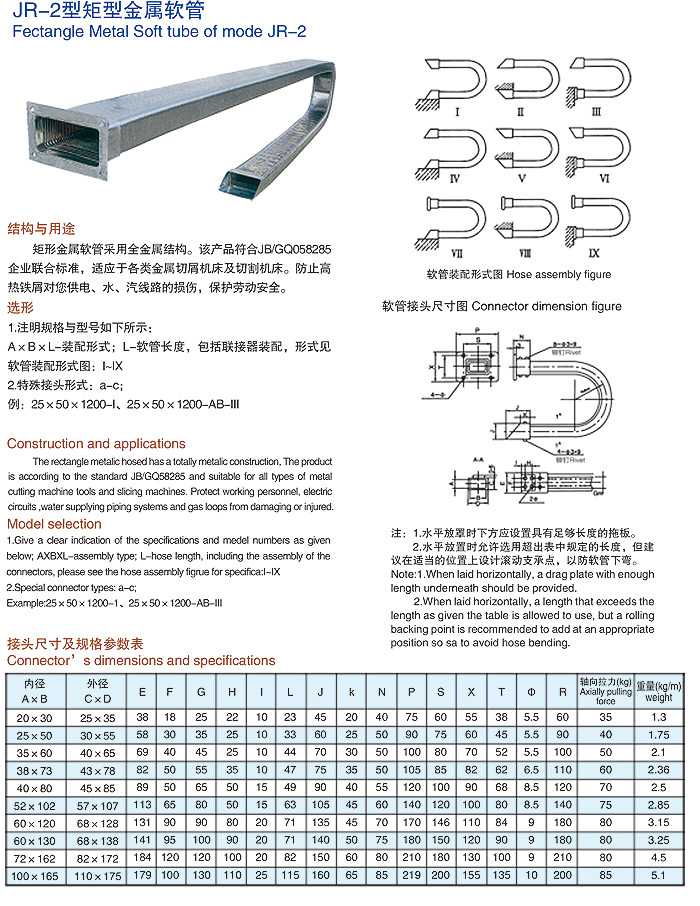

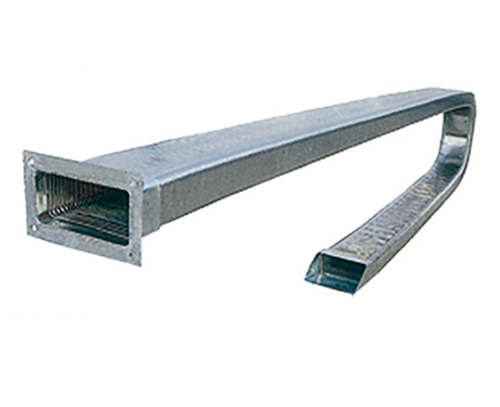

JR-2型矩形金屬軟管(全封閉強力型)

JR-2型矩形金屬軟管(全封閉強力型)

結構與用途
矩形金屬軟管采用全金屬結構，該產品符合JB/GQ058285企業聯合標準，適應于各類金屬切屑機床及切割機床防止高熱鐵屑對您供電、水汽線路的損傷保護勞動安全。
選形
1.注明規格與型號如下所示：

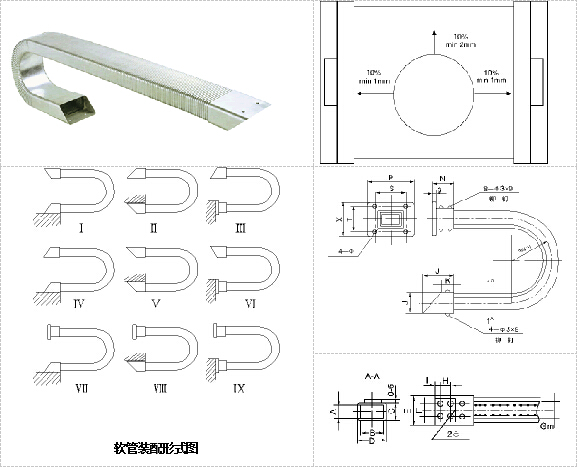

A×B×L-裝配形式L-軟管長度包括聯接器裝配形見軟管裝配形式圖Ⅰ～Ⅸ
2.特殊接頭形式：a-c
例：25×50×1200-Ⅰ、25×50×1200-AB-Ⅲ

內徑	外徑	C	D	E	F	G	H	I	L	J	K	N	P	S	X	T	O	R	軸向拉力	重量
22*32	27.5*36.7	20	35	38	18	25	22	10	23	45	20	40	75	60	55	38	5.5	60	35	1.3
25*50	31.5*54.5	30	55	58	30	35	25	10	33	60	25	50	900	75	60	45	5.5	90	40	1.75
35*60	40.1*64.4	40	65	69	40	45	25	10	44	70	30	50	100	80	70	52	5.5	100	50	2.1
38*73	43.7*77.8	43	78	82	50	55	35	10	47	75	35	50	105	85	82	62	6.5	110	60	2.36
40*80	45.4*84.7	45	85	89	50	65	50	15	49	90	40	55	120	100	90	68	8.5	120	70	2.5
52*102	57.5*107.8	57	107	113	65	80	50	15	63	105	45	60	140	120	100	80	8.5	140	75	2.85
60*120	67.5*127.7	68	128	131	90	90	80	20	71	135	45	70	170	146	110	84	9	180	80	3.15
60*130	65.1*134.4	68	138	141	95	100	90	20	71	140	50	75	180	150	120	90	9	180	80	3.25
72*162	78.4*168.2	86	180	184	120	120	100	20	82	150	60	80	210	180	130	100	9	210	80	4.5
