詳細信息
防塵罩分為圓形防塵罩，方形防塵罩，U型防塵罩，
材質說明：防水布、防火布、耐高溫、阻燃布、塑膠布、尼龍復合布、石棉布、三防布、專用布等，客戶訂貨時需要對使用環境來選擇材質。
圓形防塵罩可以用來對絲杠、光杠、立柱、心軸及其它的圓形旋轉柱體進行防護?？梢运交虼怪笔褂?。水平使用時如拉伸長度過長建議使用塑料或鋁的支撐環，保持護罩內腔與絲桿之間有一定均勻的距離，延長使用壽命。拉伸長度大時也可以在每個折中加上金屬環，提高護罩的穩定性。連接或固定端通常使用法蘭盤，也可以選擇卡箍式。
按結構可分為拉鏈縫合式和鋼絲圈支撐式。
設計參數：拉伸長度L，壓縮長度L1,內徑D，外徑D1，兩端連接尺寸(如卡箍連接需要知道兩端領口的尺寸，如是法蘭連接則需要知道法蘭的內徑和外徑。
|

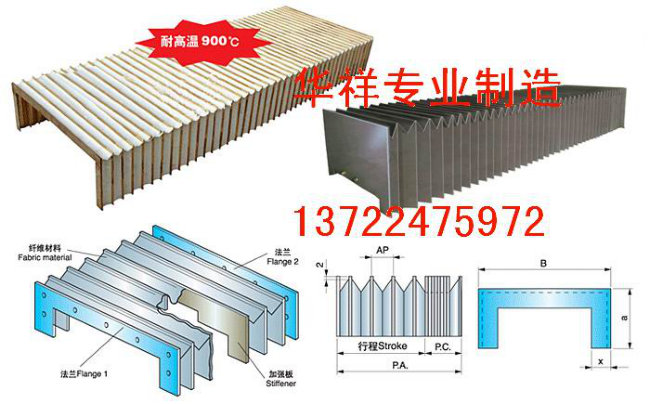

P.A.= 打開長度 B = 外側寬度
P.C.= 閉合長度 a=外側高度
行程 ＝打開長度 -閉合長度 x=折疊高度
計算閉合長度的公式
|
|
AP ＝一折的開度 =(x·2）-8
SM ＝纖維厚度*
SS ＝加強板厚*
SF ＝法蘭厚度*
NP ＝褶的數目 =P.A./AP+2
P.C.=(SM.8+SS)*NP+(SF*·2)
|
|
|
例如 :
數據:折疊高度=15mm
打開長度=1000mm
opening of 1 fold = ( 15×2 ）-8 =22
一褶的開度＝1000/22+2 = 48
閉合長度=(0.25*×8+1*)×48+( 2***×2 )
閉合長度=3×48+4=148
閉合長度 =148mm
我們假定纖維材料的代碼為“TEMAT151” .
我們假定加強板的厚度為1 毫米
我們假定法蘭的厚度為2 毫米．
|
|
本數據表僅僅給出了我們所生產的熱焊接保護罩的一種。如果你需要其他型式的保護罩請與我們工程設計部聯系。
|
|

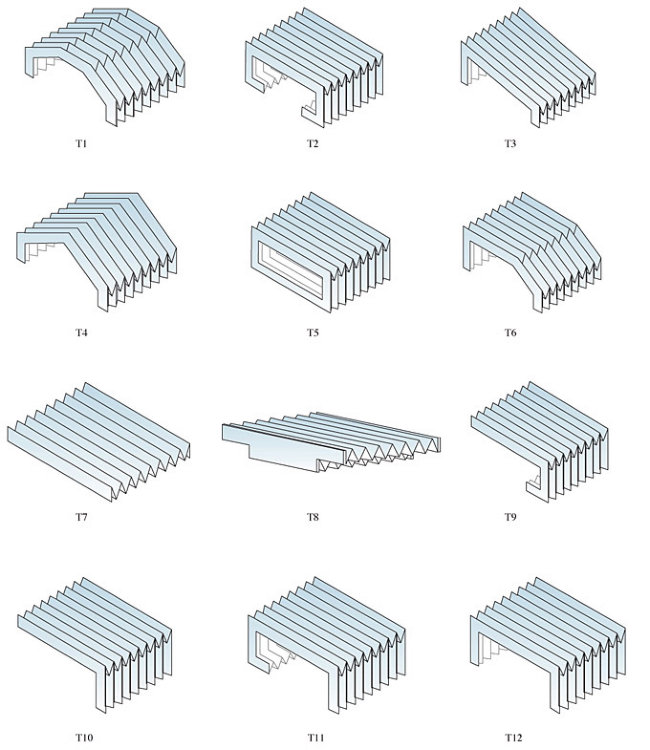

以下是多用型護罩．他們可以應用在任何機器工具上，幸虧了他們能變化多端的形狀和占用有限的空間供設計選用。
|
|

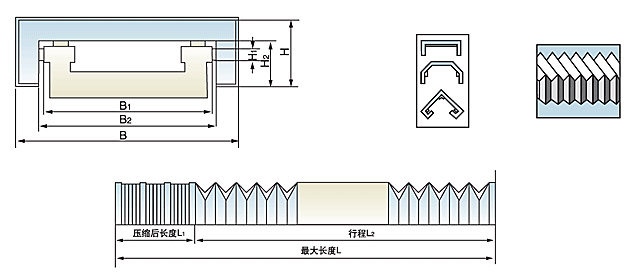

柔性風琴式導軌防護罩設計參數
|
|
代號
|
名稱
|
數據
|
備注
|
護罩結構材料
|
|
L
|
拉伸后長度
|
|
|
面料
|
尼龍革或三防布
|
|
L1
|
壓縮后長度
|
|
|
支撐
|
PVC 片材（每格一片）
|
|
L2
|
行程長度
|
|
|
連接板
|
樹脂板、鐵板
|
|
B
|
防護罩總寬
|
|
|
滑輪
|
銅或尼龍軸承
|
|
B1
|
導軌寬度
|
|
|
|
-
|
|
B2
|
護罩內部寬度
|
|
|
配套機床型號
|
-
|
|
H
|
護罩總高度
|
|
|
訂貨單位
|
-
|
|
H1
|
導軌高度
|
|
|
聯系人
|
-
|
|
H2
|
護罩內部高度
|
|
|
聯系電話
|
-
|
|
注：1 用戶訂貨時只要填明以上數據、選定材料．我公司代為設計制造。
2 如用戶對護罩型式有特殊要求．我公司可與用戶協商設計，滿足要求。
3 每種防護罩填寫一張。如樣本不夠，可復印填寫。
|
|
|

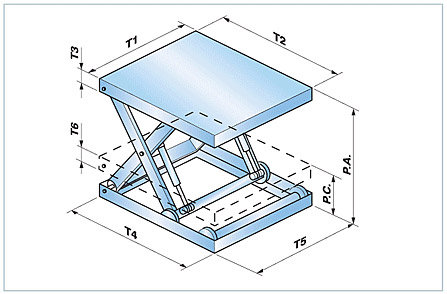

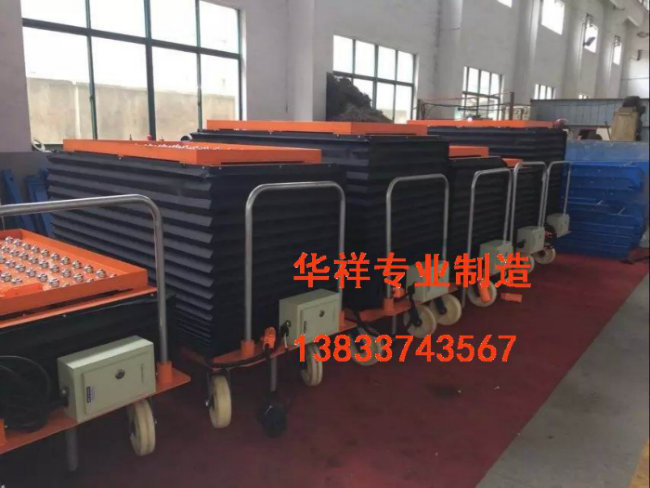

升降平臺的資料
|
|
|
平臺的尺寸
上側
T1 ＝臺寬
T2 ＝臺長
T3 ＝框架的高度
下側
T4 ＝臺寬
T5 ＝臺長
T6 ＝框架的高度
打開
P.A. ＝打開長度
閉合
PC.＝閉合長度
|
|

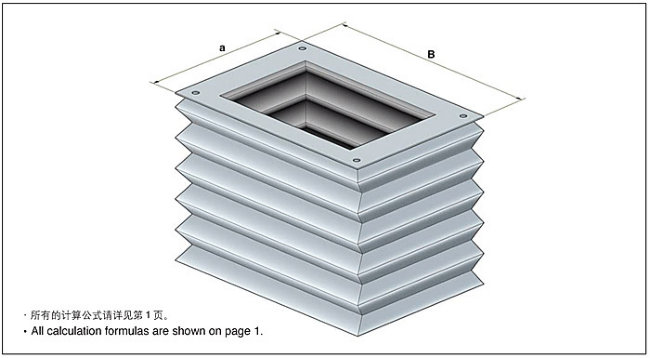

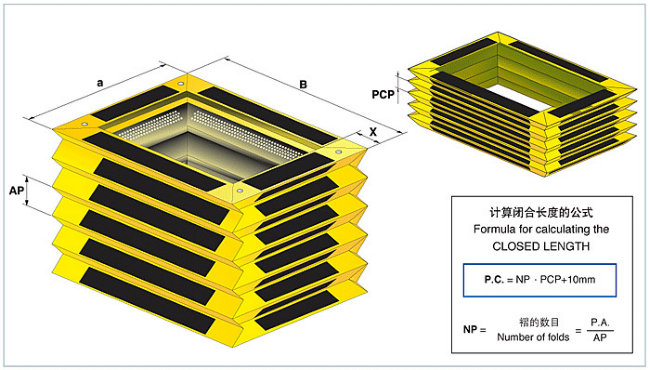

方護罩的特性
|
|
|
|
X
|
AP
|
PCP
|
材料
|
顏色r
|
相關代碼
|
|
38
|
55
|
10
|
PVC/PU
PVC/PU
|
黃/黑
黑
|
DM -PU -G
DM -PU -N
|
|
67
|
100
|
10
|
PVC PVC
|
黃/ 黑
黑
|
DM - PU -G
DM -PU -N
|
|
89
|
125
|
10
|
PVC
|
黃/黑
|
DM -PU -G
|
|
|
|

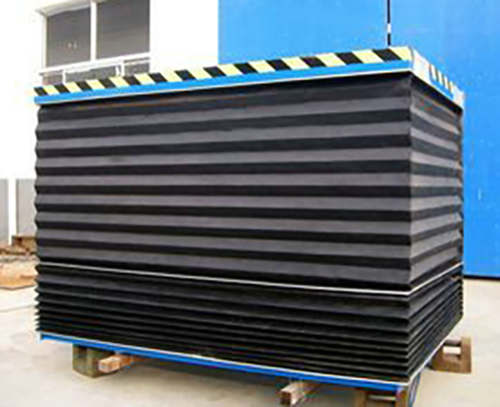

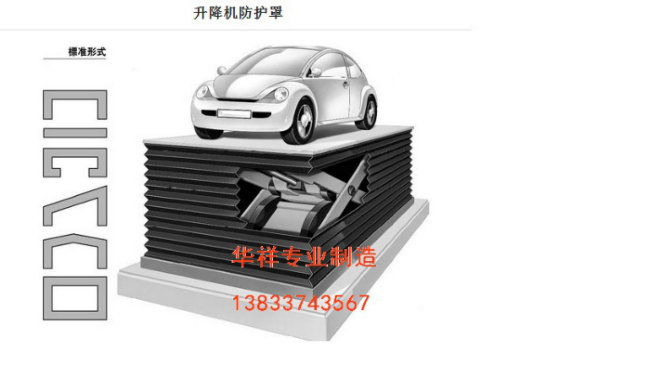

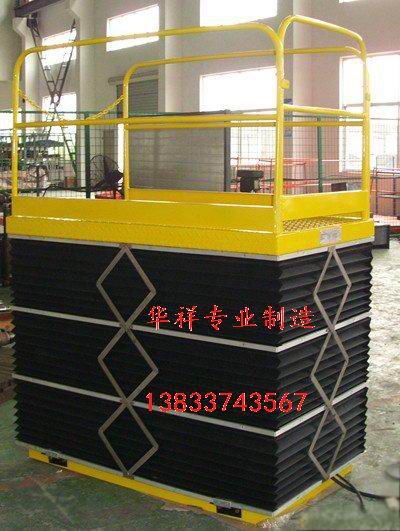

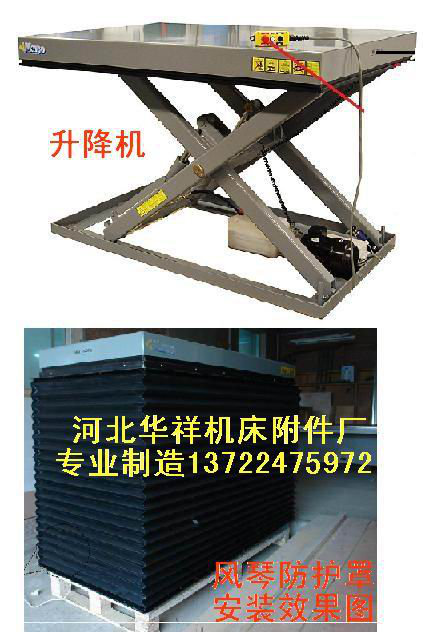

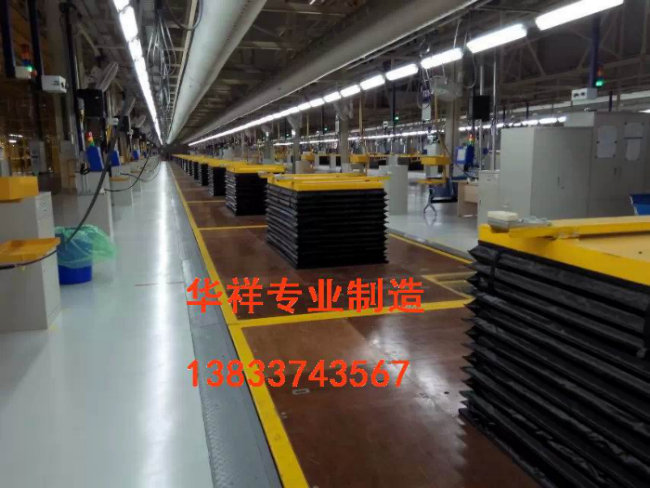

升降平臺的護罩
|
|
|

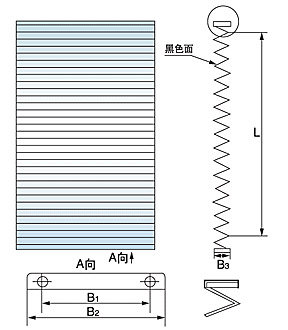

風琴式防塵折布
|
|
|
|
防塵折布按用戶要求制作
|
|
防塵折布參數
|
|
代號
|
名稱
|
數據
|
面料尼龍革
|
|
B1
|
孔距
|
|
連接樹脂
|
|
B2
|
寬度
|
|
|
|
B3
|
折高
|
|
-
|
|
L
|
|
|
|
|
|

|
|
