鏈板排屑機

您當前的位置：首頁 ? 產品展示 ? 機床排屑機 ? 鏈板排屑機 ? 鏈板排屑器

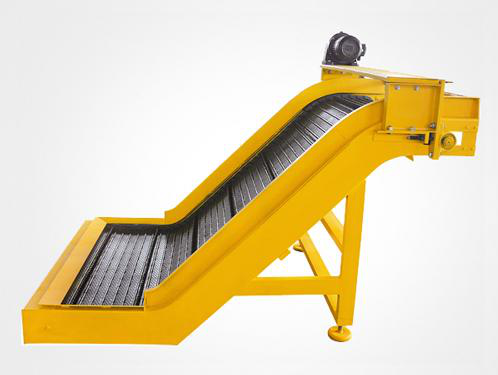

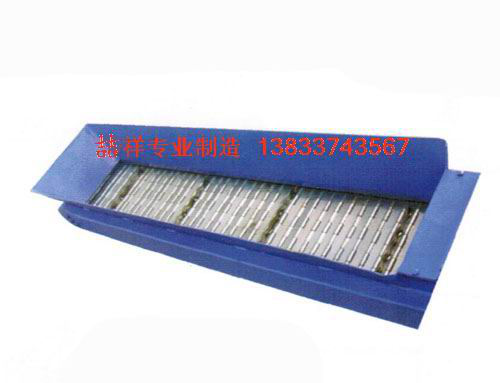

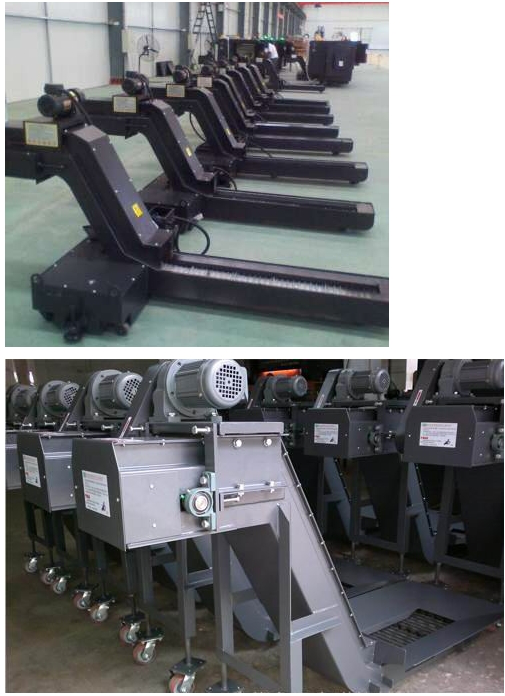

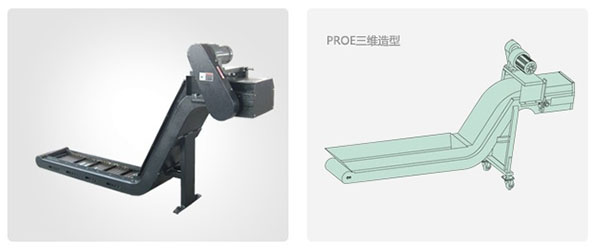

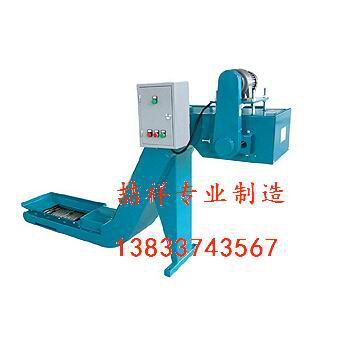

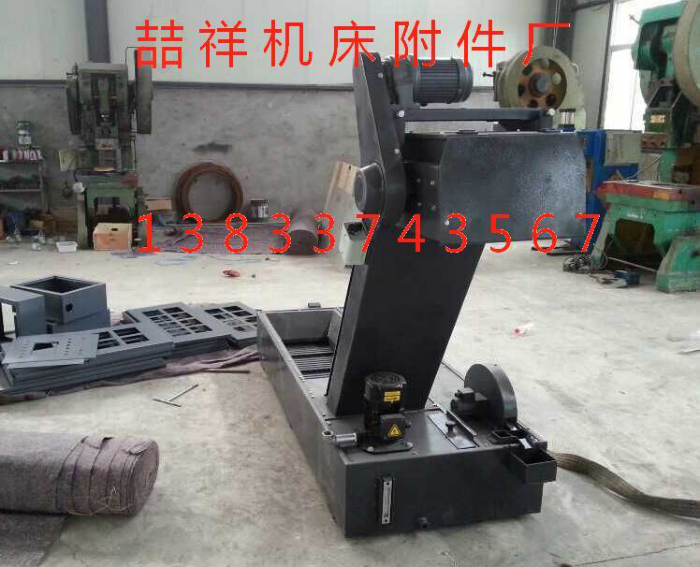

名稱：鏈板排屑器

詳細信息

拖鏈，坦克鏈

　　本排屑裝置是將機械加工過程中切削下來的黑色、有色金屬的切屑收集并輸送至集屑箱中的機床功能部件?？蓮V泛應用于數控機床、組合機床、加工中心、專業化機床、流水線、自動線的切屑輸送。輸送效率高、輸送速度選擇范圍大。鏈板結構形式為新型的鉸接多球面鏈板，輕小切屑也不易粘附在鏈板上。材質選用優質不銹鋼板，主要零部件均經耐磨及耐腐蝕處理。工作運轉平穩、無噪音，配有機械過載保護及電流過載發訊保護裝置，安全可靠，是現代化工業生產中不可缺少的機床輔助設備，亦可做為小型機件的輸送裝置。

　　主要技術參數：

　　<鏈板排屑器>

　　■可輸送50mm以上的長卷切屑，銅、鋁及非金屬切屑

　　■廣泛應用于數控機床、組合機床生產線、加工中心等切削加工機床的切屑輸送以及其它非切屑輸送

　　■輸送效率高，輸送速度選擇范圍大

　　■配有扭矩限制機構以及接近開關報警系統

　　■各部位的外形尺寸、冷卻液箱可根據切削機床的不同而設計制造

　　■可與其它形式的排屑機、過濾機組合使用，達到主機的不同要求

　　★體積小、效能高：為銅、鋁、鑄鐵、等碎屑除送之*適合機型。

　　★刮鈑寬度多元化，提供了絕佳的搭配彈性及有效的應用。

　　★堅固的刮鈑組合，強度高、配合精準、動作穩定安靜。

　　★扭力限制設定，有效降低操作不當所造成之損害。

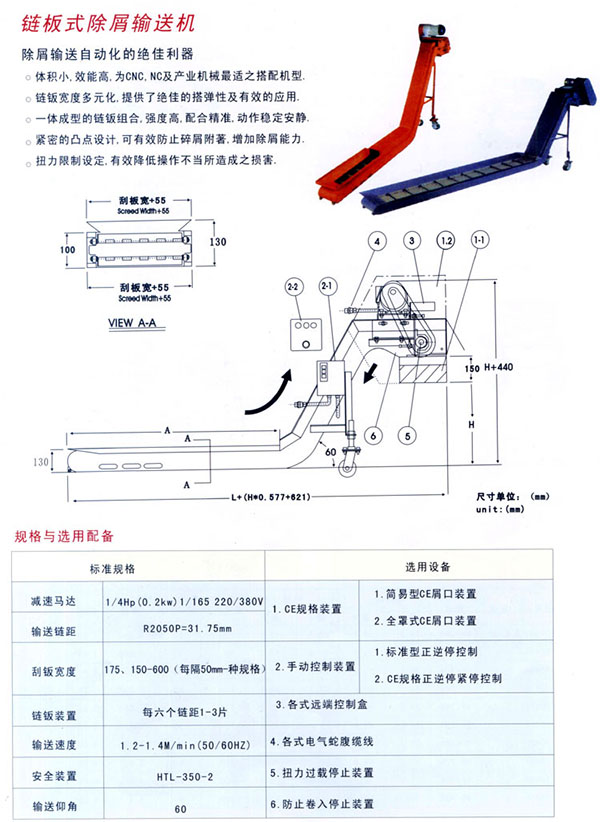

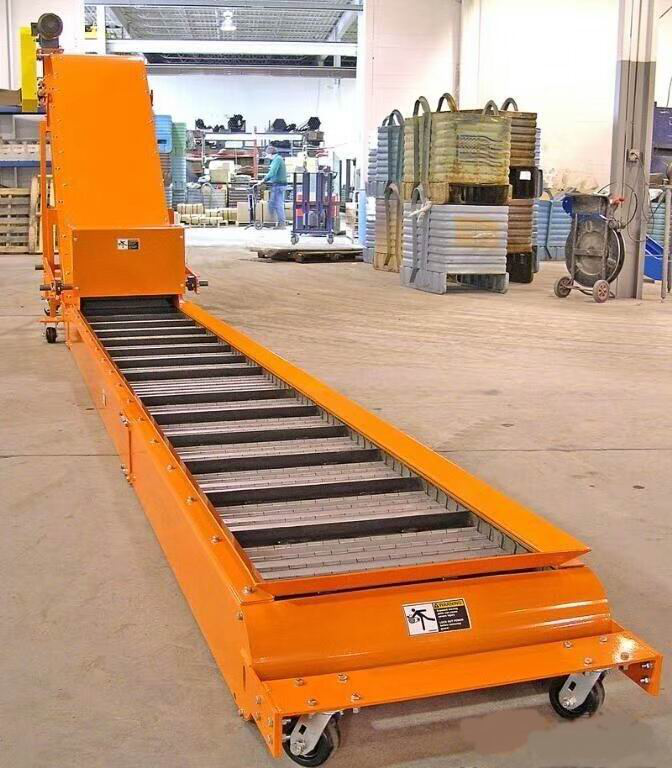

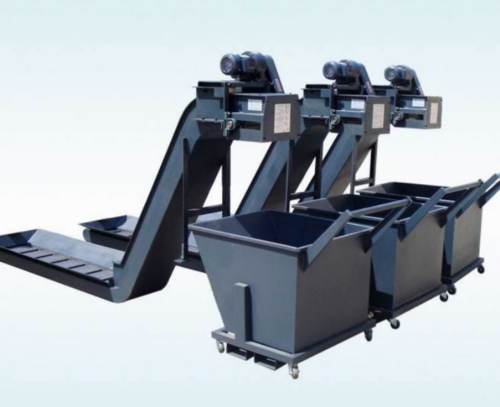

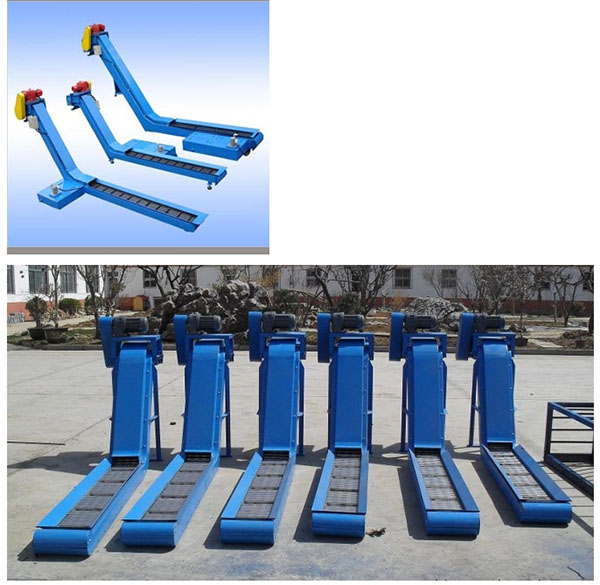

　　鏈板式排屑裝置

鏈板式排屑機主要用于干式或濕式加工中各種卷狀、團狀、條狀、塊狀切屑的收集與輸送，不適合粉末狀切屑。本裝置工作運行平穩，輸送效率高，并配有過載保護裝置，安全可靠?？蓮V泛用于數控機床、組合機床、加工中心、專業化機床等流水自動線的切屑運輸，并可根據排屑量及切屑的形狀選用不同節距的鏈板。

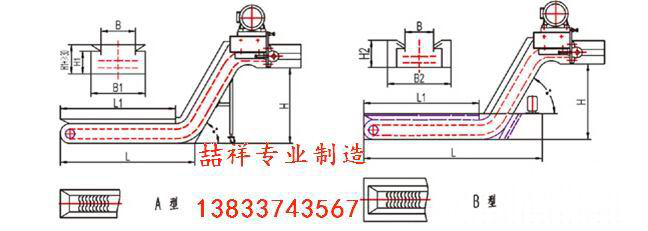

　　產品的結構形式分A、B兩種。其中A型為排屑單機，B型為帶水箱的排屑機，其結構為內封閉，可置于油箱或冷卻液箱中，水箱可做成L型，把水泵及過濾插網安排在排屑機的側面。

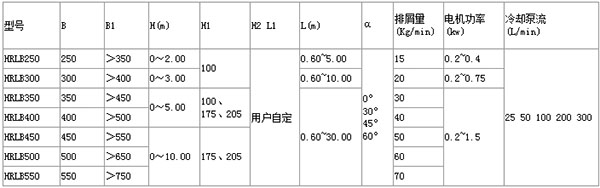

型號	工作寬度（B)	B1	B2	H(m）	H1	H2/L1	L(m）	α	排屑量 kg/min	電機功率 kw	冷卻泵 L/min
ZLLB120A ZLLB120B	120	210	>300	0～2		用戶自定	0.6～5	0° 30° 45° 60°	15	0.2～0.4	25 50 100 200 300 400
ZLLB150A ZLLB150B	150	240	>350	0～3			0.6～10		20	0.2～0.75
ZLLB210A ZLLB210B	210	300	>400	0～5			0.6～30		30	0.2～2.2
ZLLB265A ZLLB265B	265	355	>460	0～5					40
ZLLB320A ZLLB320B	320	410	>500	0～10					50
ZLLB400A ZLLB400B	400	490	>600	0～10					60
ZLLB500A ZLLB500B	500	590	>700	0～10					70
注：1.可根據客戶所需尺寸設計制造 2.訂貨時請注明電機方向 3.鏈條節距：31.75mm、50.80mm、101.60mm
