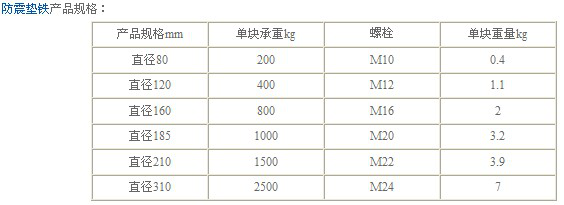

型號:最小直徑80最大直徑310

載荷:500KG到7500KG

本廠墊鐵有近千個品種,十三個系列,常年備有現貨,歡迎來電來廠洽談

以下產品標準規格均有現貨,并可按客戶要求訂制各種非標產品

減振橡膠有效的衰減機器自身的振動．減少振動力外傳．阻止振動力的傳入，保證加工尺寸精度及質量。控制建筑物結構諧振傳播振動力和噪音。使粗、精加工各類機床組成生產單元，適應物流技術的發展。

安裝機床不需設置地腳螺栓與地面固定．良好的減振和相當?shù)拇怪睋隙仁箼C床穩定于地面節省安裝費用縮短安裝周期?？筛鶕?jù)生產隨時調換機床位置消除二次安裝費用．使機床樓上安裝成為可能。

可以調節機床水平調節范圍大、方便、快捷。

 采用丁睛合成橡膠耐油脂和冷卻劑。

適用范圍

金屬加工機床．緞壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、包裝機械、發電機及重型設備。

適用方法

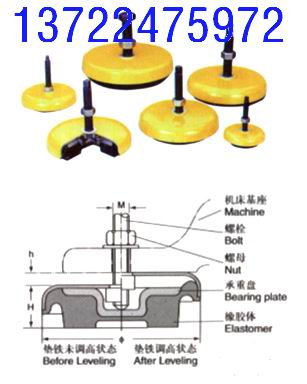

 將所需墊鐵放入機床地腳孔下穿入螺栓．旋至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉．機床升起）: 調好機床水平后．旋緊螺母．固定水平狀態。
 因為橡膠的蠕變現象．在墊鐵第一次使用時，兩星期以后再調節一次機床水平。

S78 系列機床減振墊鐵

型號和規格：
調整墊鐵(二層) 　規　　格/單載量
135×50×40/300
160×80×55/500
200×90×55/900
220×110×60/1200
240×120×70/1500
260×130×70/1800
280×130×75/2000
300×140×80/2400
調整墊鐵(三層):
規　　格/單載量
150×80×60/500
200×100×80/1000
240×120×80/1500
300×150×100/2000

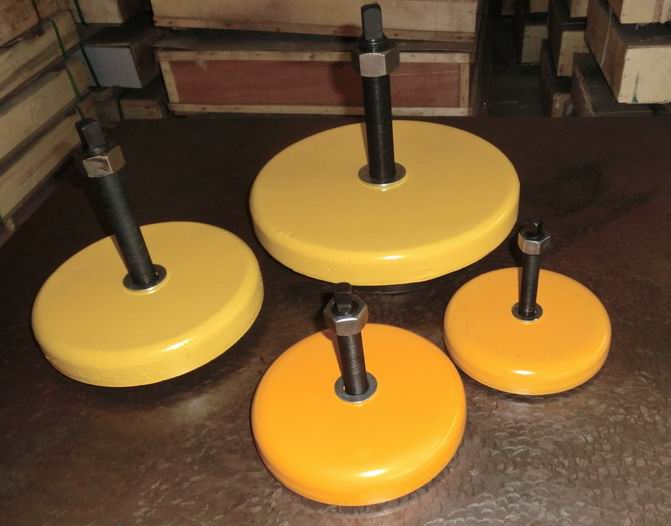

圓減震墊鐵 機床防震墊鐵：
規　　格/單載量
ф80×40/200
ф100×40/300
ф125×40/500
ф165×45/1200
ф200×50/2000

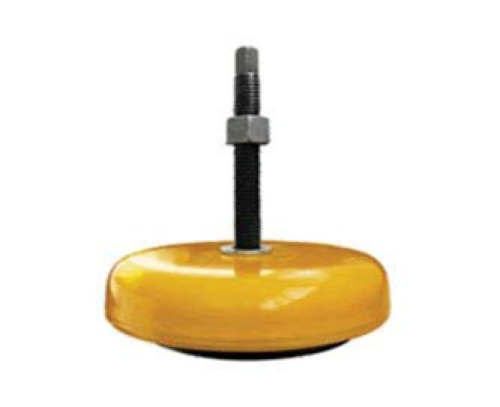

長城型黃色圓鋼板墊鐵:

震動是一種具有震幅與頻率的周期運動，如加裝彈性避震器，可以有效的發揮防震效果，如彈簧、軟木、橡膠等。

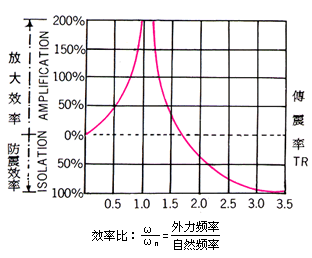

其效果計算，是依照外力頻率ω：是由機械本身轉動所產生的。(b)自然頻率ωn：是由避震器本身所產生；兩者的比值依ω/ωn而定，比值越大，防震效果越佳，如下表說明：
ω/ωn=0.5，放大振動，增加25%，機械產生沖擊，應該避免。
ω/ωn=1.0 產生共振，機械損壞，絕對避免。
ω/ωn=1.4，無放大及防震效果，裝置無效。
ω/ωn=1.5，防震效率20%。
ω/ωn=2.0，防震效率60%。
ω/ωn=2.5，防震效率81%。
ω/ωn=3.0，防震效率87%。

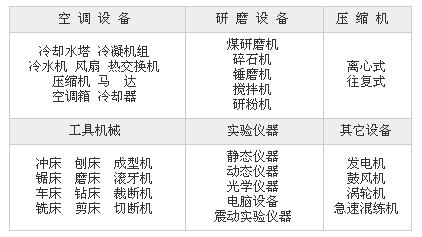

用途：

選擇減震器時還要考慮以下幾個因素：
1)但自由度的隔振是最基本的形式，實際上一個震動系統有三個方向軸的運動的饒個軸旋轉運動組成，共有六個自由的度。隔振設計就是要選擇支持點。盡可能的使系統成為但自由度的形式來考慮(多元化的計算法，可參照有關的震動理論書和著作)
2)隔振興能的標志是傳遞率，降低系統的自振頻率，可使傳遞率減少，提高隔振效果。
3)阻尼對共振點附近的振幅控制是有效的，但實在減震區域內是沒有效果的，因此在選擇減震器時，如何選擇阻尼系數§是值得注意的。
4)傳遞率的評價是相對的，它應根據機器設備的減震力和設備環境的允許程度來判別隔振系統的好壞。簡單的選用方法可在確定好支持點以后，使用頻率比，通常。各種減震器的手冊和樣本，一般都表明額定負載、自振頻率和阻尼系數三個參數，設計者可以根據震動系統的實際情況進行選用。
減震器安裝：
1)減震器布應對稱譽系統的主慣性軸，簡單一點，使減震器對稱于重心布置，這樣可以防止各個方面的震動藕合，把復雜的震動系統簡化為但自由度的震動系統。

對于斜支式隔振系統，應使減振器的中心盡可能與設備重心相重合，如圖2所示：

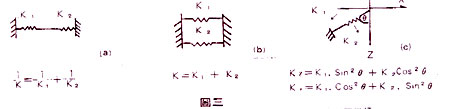

2)為了滿足頻率比和承載能力的需要，減振器可以并聯、串聯和斜置，其剛度分別為：
并聯式 　　　　　　　　　　串聯式 　　　　　　　　　斜置式

3)隔振系統應盡可能降低重心，保證系統有足夠的穩定性，其方法有以下幾種：
(1)增加基礎質量 　　　(2) 提高支持點 　　　　(3)采用吊架形式

4)采用整體隔振措施：機器設備采用隔振措施以后，通過基礎向外界傳遞的振動可以大幅度的降低，但本事的振動仍然存在，因此像風機、水泵和發動機一類向外界傳送介質和傳遞動力的機器設備，還必須在管道和輸出軸上，采用彈性聯接，如減振接管、高彈性聯軸節等，是整個系統達到預期的減振效果。

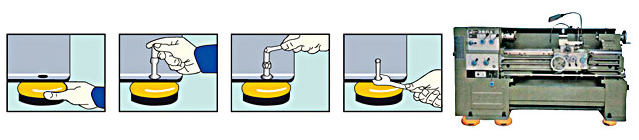

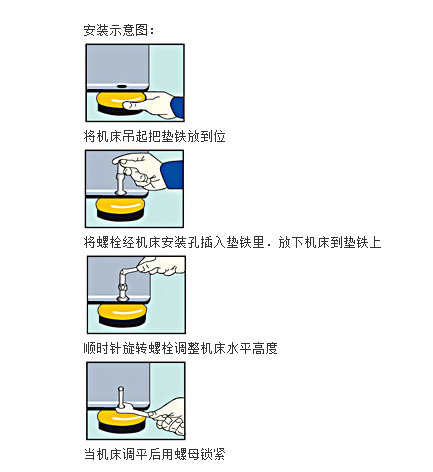

1. 機器吊起，把墊鐵放到位。

2. 將螺栓經機器安裝孔插入墊鐵里，放下機器到墊鐵上。
3. 順時針扭動螺栓，調整機器水平高度。
4. 當機器調平后，用螺母鎖緊。
